 自動準同期裝置(ASYN-07單對象） |
| |
|
ASYN-07自動準同期裝置核心部件應用數字實時信號處理技術（DSP處理器技術）,大大的簡化了軟件和硬件系統，同時增強了裝置可靠性。適用于小型發電廠、無自動調節器的小型機組自動同期并入電網。 |
|
在有調節器的發電場合，本裝置在進行準同期過程中能有效的進行調頻和調壓控制。在裝置面板上顯示相角、電壓、頻率數值的同時，還有相應的光柱指示，可以直觀的觀察同期并網的三個條件是否成立，以便盡快促成準同期條件到來，由于采用成熟的角度預測技術，能有效準確的捕捉第一次出現的并網時機。 |
|
 |
| |
|
|
| |
產品特點 |
產品特點 |
| |
|
|
| |
 適用于中小型發電機組自動同期并網。
|
供電范圍：AC/DC 180V--240V |
| |
在進行準同期過程中,能有交進行調頻和調壓控制 |
PT輸入信號：100VAC或400VAC 頻率：45--65HZ |
| |
在不執行同期操作且給裝置電源時，裝置可進行頻率 |
合閘相角差：可設置，上限1.5° |
| |
和電壓監視，相當于一個頻率和電壓兩用表。 |
最大允許頻差：可設置，上限0.5Hz |
| |
盡快促成準同期條件到來,捕捉第一次并網時機。 |
最大允許電壓差：可設置，上限±30%Us |
| |
機組的機器參數和控制參數可直接設置并永久保存。 |
開關量輸出信號：繼電器空接點，AC220V/5A或 DC220/0.5A |
| |
輸出16路可編程觸點信號及5路報警觸點信號。 |
同期導前時間：可設置20mS--900mS |
| |
控制信號：加速、減速、升壓、降壓、合閘等信號 |
裝置工作環境：
-10C°-- +50C° 5% -- 80%無凝露 |
| |
|
外形尺寸：160×80×200mm |
| |
|
|
| |
|
ASYN-07同期裝置技術資料 |
| |
與ASYN-07相關產品 |
|
| |
 |
|
|
|
| |

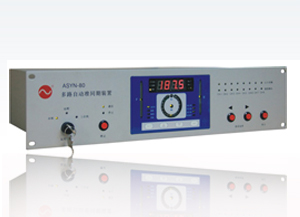

ASYN-80多對象 |
|
|
|
