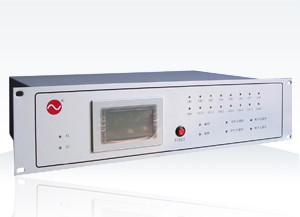

 導葉/輪葉開度信號控制裝置(BJ2006E機箱型） |
| |
BJ2006E是深圳北疆公司生產的第二代改進型導葉/輪葉
開度信號控制裝置（也稱主令控制器）。較早期同類產品在控制功能和操作便捷方面有了顯著提升�？赏瑫r輸入導葉和輪葉位置信號，對發電機組的導葉和輪葉開度位置實行精確監測，根據用戶設置的動作參數輸出控制發電機組需要的繼電器接點信號。用戶不需要輪葉控制的時候，可通過參數設置關閉輪葉信號及繼電器
接點控制信號，此時的裝置等同于單獨的導葉位置主令控制器。采用液晶LCD觸摸屏顯示/設置中文界面，顯示直觀、設置快捷。 |
 |
| |
|
|
| |
產品特點 |
產品特點 |
| |
 可同時輸出導葉和輪葉位置控制信號，功能更全面。
|
導葉/輪葉輸入：0～20mA/4～20mA信號（控制器提供 |
| |
也可做為單獨導葉位置控制器使用。 |
DC24V 500mA饋電） |
| |
內置微型進口PLC控制更為可靠穩定。 |
測量范圍：由導葉／輪葉位移傳感器量程決定 |
| |
采用LCD觸摸屏液晶顯示，顯示直觀設置方便。 |
測量精度：全量程±0.1% |
| |
直接設置導葉和輪葉的工作零點及滿度點，自動適應 |
顯示分辨率：0.1% |
| |
傳感器運動方向。 |
響應速度：約100mS
數據更新時間：約0.5秒 |
| |
輸出16路可編程觸點信號及5路報警觸點信號。 |
模擬量輸出：
2路4~20m A電流（對應導葉和輪葉開度） |
| |
操作面板指示各運行狀態直觀明了。 |
繼電器輸出：16路繼電器接點AC
250V 3A ，DC 30V 3A |
| |
輸出2路對應導葉和輪葉位置的4-20mA電流信號。 |
供電電源：AC
或者 DC 110~250V（電源保險管規格：5A) |
| |
具備導葉和輪葉過量程、欠量程報警功能。 |
工作環境：0~45℃
<85%RH |
| |
|
裝置外型尺寸：484*115*280mm |
| |
|
|
| |
|
BJ2006E主令控制器技術資料 |
| |
|
|
